1. 서론
반도체 소자의 성능과 집적도는 금속 배선(Metallization) 기술의 발전에 크게 의존합니다. 미세화, 고속화, 저전력화가 가속화되면서 기존 알루미늄(Al) 배선의 한계를 극복하기 위한 구리(Cu), 코발트(Co), 텅스텐(W) 등 신소재의 도입이 활발하게 이루어지고 있습니다. 본 글에서는 금속 배선 기술의 진화, 신소재 채택 배경, 최신 트렌드, 품질 관리, 그리고 미래 전망까지 심층적으로 살펴봅니다.
2. 금속 배선(Metallization) 기술의 개요
2.1 금속 배선의 역할과 구조

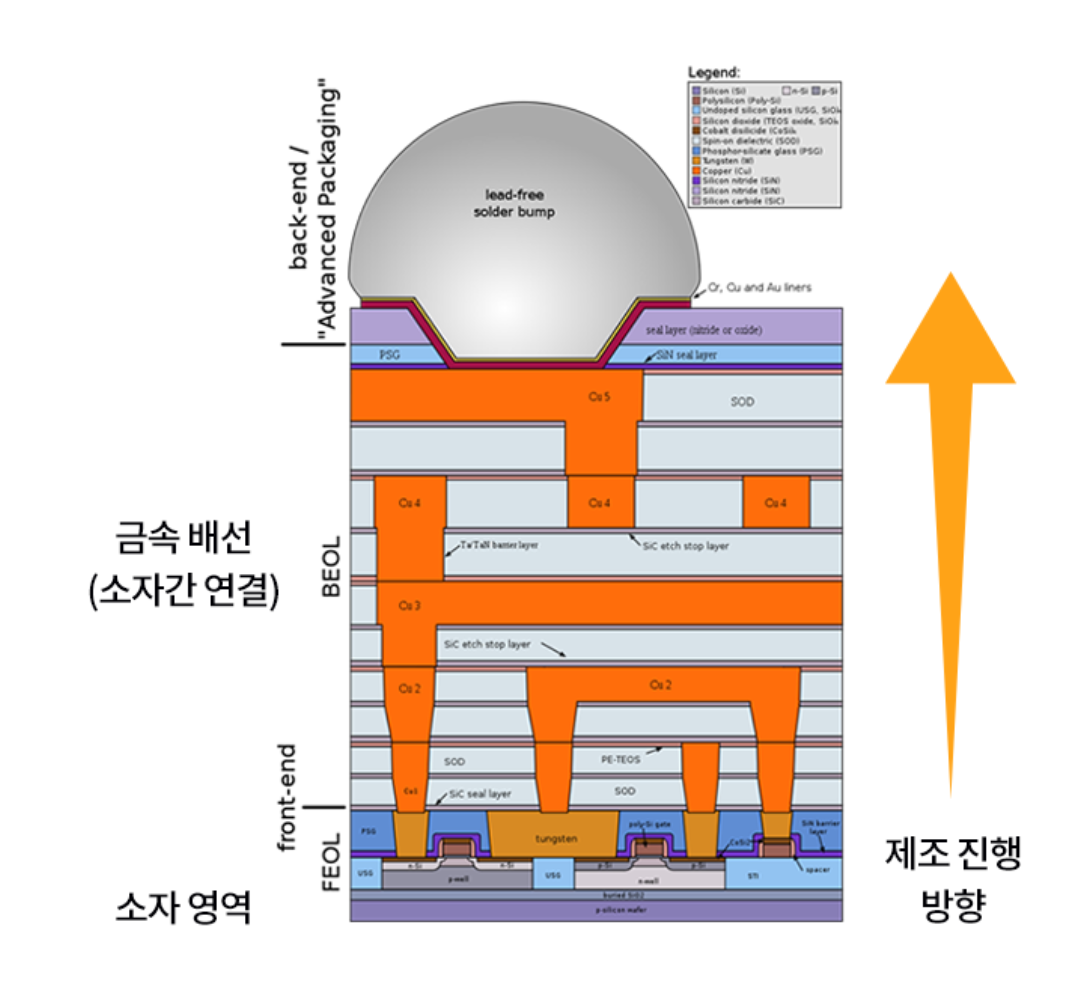

금속 배선은 반도체 칩 내부에서 트랜지스터, 메모리 셀 등 다양한 소자들을 전기적으로 연결하는 역할을 합니다. 신호 전달, 전력 공급, 접지 등 모든 전자회로의 핵심 경로로, 배선의 저항, 신뢰성, 집적도가 전체 소자의 성능을 좌우합니다. 현대 반도체는 수십~수백 개의 배선층(Metal Layer)으로 구성되며, 각 층은 절연막(Dielectric)으로 분리되어 있습니다.
2.2 전통적 금속 배선 소재와 한계
1990년대까지는 알루미늄(Al)이 주된 배선 소재로 사용되었습니다. 알루미늄은 가공이 쉽고 가격이 저렴하며, 기존 반도체 공정과 호환성이 높다는 장점이 있습니다. 그러나 집적도가 높아지고 배선 폭이 미세화되면서 전기 저항 증가, 전자 이민(Electromigration) 등 신뢰성 문제와 RC 지연(RC Delay) 한계가 대두되었습니다.
3. 구리(Cu) 배선의 도입과 기술적 진화
3.1 구리 배선의 장점과 도입 배경
구리는 알루미늄에 비해 전기 저항이 낮고, 전자 이민 내성이 우수하여 미세화에 적합합니다. 1997년 IBM이 최초로 구리 배선을 상용화한 이후, 0.18㎛ 이하 미세공정부터 구리 배선이 표준이 되었습니다. 구리 도입으로 신호 전송 속도가 빨라지고, 소비전력이 감소하며, 고집적 소자 구현이 가능해졌습니다.
3.2 구리 배선 공정의 주요 특징
구리 배선은 기존 알루미늄 증착 방식과 달리, 다마신(Damascene) 공정이 핵심입니다. 절연막에 배선 패턴을 식각한 후, 구리를 화학기상증착(CVD) 또는 전해도금(Electroplating) 방식으로 채우고, 남은 부분을 CMP(Chemical Mechanical Polishing)로 평탄화합니다. 구리의 확산을 막기 위한 배리어 메탈(Barrier Metal)과 라이너(Liner) 소재(타이타늄, 탄탈럼 등)도 함께 적용됩니다.
3.3 구리 배선의 한계와 신뢰성 이슈
구리는 실리콘이나 절연막 내로 확산되는 특성이 있어, 배리어 메탈이 불충분하면 소자 특성이 저하됩니다. 또한, 미세화가 심화될수록 구리 배선의 저항 증가, 전자 이민, 표면 거칠기, 공정 변동성 등 새로운 신뢰성 문제가 부각되고 있습니다.
4. 신소재 배선 도입의 필요성과 최신 트렌드
4.1 코발트(Co), 텅스텐(W), 루테늄(Ru) 등 신소재 배선
10nm 이하 초미세 공정에서는 구리 배선의 저항 증가와 신뢰성 저하가 심각해지면서, 코발트(Co), 텅스텐(W), 루테늄(Ru) 등 신소재 배선이 연구되고 있습니다. 코발트는 구리에 비해 저항은 높지만, 미세 패턴에서 공정 변동성에 강하고, 배리어 두께를 줄일 수 있어 총 배선 저항을 낮출 수 있습니다. 텅스텐은 내열성과 내식성이 뛰어나며, 루테늄은 배리어 없이도 안정적인 배선 형성이 가능합니다.
4.2 하이브리드/복합 배선 구조
최근에는 구리와 코발트, 혹은 구리와 루테늄을 조합한 하이브리드 배선 구조가 도입되고 있습니다. 상부 배선은 구리, 하부·미세 배선은 코발트 또는 루테늄을 적용해 각 소재의 장점을 극대화합니다. 이러한 복합 구조는 미세화 한계 극복과 신뢰성 향상에 중요한 역할을 하고 있습니다.
4.3 저유전율(低誘電率, Low-k) 절연막과의 조합
배선 간 간섭(Crosstalk)과 RC Delay를 줄이기 위해, 저유전율(저-k) 절연막이 필수적으로 도입되고 있습니다. SiOC, SiLK, Air Gap 등 다양한 저-k 소재가 구리 및 신소재 배선과 함께 적용되어 신호 손실을 최소화합니다.
4.4 3D 집적회로와 TSV(Through-Silicon Via) 기술
고성능, 고집적 반도체를 위해 3D 집적회로(3D IC), TSV 등 수직 배선 기술이 도입되고 있습니다. TSV는 실리콘 웨이퍼를 관통하는 금속 비아를 통해 칩 간 신호와 전력을 효율적으로 연결하며, 구리, 텅스텐, 코발트 등 다양한 금속이 사용됩니다.
5. 금속 배선 및 신소재의 품질 관리와 신뢰성 평가
5.1 배선 저항 및 신뢰성 평가
금속 배선의 저항, 전자 이민 내성, 열화 특성 등은 소자의 수명과 직결됩니다. 4-Point Probe, TEM(투과전자현미경), XRD(엑스선 회절) 등 첨단 분석 장비를 활용해 배선 품질을 정밀하게 평가합니다. 또한, 가속 수명 시험을 통해 신뢰성을 검증합니다.
5.2 배리어/라이너 두께 및 균일성 관리
신소재 배선에서는 배리어와 라이너의 두께, 균일성이 매우 중요합니다. 두께가 두꺼우면 배선 저항이 증가하고, 얇으면 금속 확산 위험이 커집니다. 원자층 증착(ALD), 원자힘현미경(AFM), SIMS 등으로 두께와 조성을 정밀하게 관리합니다.
5.3 표면 거칠기 및 공정 변동성 제어
미세화가 진행될수록 배선 표면의 거칠기, 공정 변동성이 신호 전송 및 신뢰성에 큰 영향을 미칩니다. CMP, 플라즈마 연마, 고정밀 측정 장비를 활용해 표면 품질을 제어하고, 공정 자동화와 AI 기반 품질 관리 시스템이 도입되고 있습니다.
6. 금속 배선 및 신소재 도입의 최신 산업 동향
6.1 AI·HPC 시대의 고성능 패키징과 배선 혁신
AI, 고성능 컴퓨팅(HPC), 데이터센터 등 첨단 분야에서 초고속, 대용량, 저전력 반도체가 요구됨에 따라, 패키징과 금속 배선 기술의 혁신이 가속화되고 있습니다. HBM(High Bandwidth Memory), 실리콘 인터포저, 유리 인터포저 등 첨단 패키징 기술과 연계한 배선 신소재 연구가 활발합니다[2][4][5][6].
6.2 2.5D/3D 패키징과 하이브리드 본딩
TSMC, 삼성전자 등 글로벌 선도 기업들은 2.5D/3D 패키징(CoWoS, HBM, X-Cube 등)과 하이브리드 본딩 기술을 통해 메모리와 로직 칩을 고속·고밀도로 연결하고 있습니다. 이 과정에서 구리, 코발트, 루테늄 등 신소재 배선과 저-k 절연막, TSV 기술이 핵심 역할을 합니다[4][5][6].
6.3 유리 인터포저 및 신개념 배선 소재
최근에는 유리 인터포저(glass interposer) 등 신개념 기판과 배선 소재가 차세대 패키징의 핵심으로 부상하고 있습니다. 유리기판은 열팽창 계수, 평탄도, 미세 가공성 등에서 우수해 차세대 AI 칩, 고속 메모리 패키징에 적합하며, 새로운 금속 배선 및 신소재 적용이 활발합니다[1][2][6][7].
6.4 글로벌 경쟁과 기술 표준화
삼성전자, TSMC, 인텔 등 글로벌 기업들은 2나노 이하 초미세 공정, 첨단 패키징, 신소재 배선 등에서 치열한 기술 경쟁을 펼치고 있습니다. 각 사는 배선 소재와 공정 혁신을 통해 성능, 전력, 신뢰성, 생산성에서 차별화된 경쟁력을 확보하고 있으며, 국제 표준화와 생태계 협력이 중요해지고 있습니다[5][6].
7. 미래 전망과 기술 트렌드
7.1 1nm 이하 초미세 배선 시대
1nm 이하 초미세 공정 시대에는 기존 구리 배선의 한계가 더욱 뚜렷해질 전망입니다. 이에 따라 코발트, 루테늄, 몰리브덴(Mo) 등 신소재 배선과 원자층 증착, 하이브리드 본딩, 3D 집적 등 혁신 기술이 주류가 될 것입니다. 또한, 저유전율 절연막, 유리 인터포저 등 신개념 소재와의 융합이 가속화될 것으로 예상됩니다[5][6][7].
7.2 친환경·고신뢰성 소재 개발
반도체 제조의 친환경화, 에너지 절감, 자원 효율성 등이 강조되면서, 친환경 금속 배선 소재, 재활용 가능한 신소재, 저에너지 공정 기술 개발이 활발히 이루어질 것입니다. 동시에, 신뢰성 평가와 품질 관리의 중요성도 더욱 커질 전망입니다.
7.3 패키징·배선 융합 혁신
패키징과 배선 기술의 경계가 사라지고, 칩렛(Chiplet) 아키텍처, 3D 적층, 유연 기판 등 혁신적인 융합 기술이 등장할 것입니다. 이는 AI, 자율주행, IoT 등 미래 산업의 핵심 경쟁력이 될 것으로 보입니다.
8. 결론
금속 배선과 신소재 도입은 반도체 미세화, 고성능화, 저전력화의 핵심 동력입니다. 구리, 코발트, 루테늄 등 신소재와 저유전율 절연막, 3D 집적, 하이브리드 본딩 등 혁신 기술이 산업을 선도하고 있습니다. 앞으로도 글로벌 경쟁과 기술 융합, 친환경화가 가속화되면서, 금속 배선 및 신소재 분야의 지속적인 연구개발과 투자가 반도체 산업의 미래를 좌우할 것입니다.
