1. 서론
반도체 제조 공정은 나노미터(nm) 단위의 미세 패턴을 구현하는 첨단 기술의 집약체입니다. 이처럼 극도로 정밀한 공정에서는 아주 작은 먼지, 분자, 금속 이온 등 미세오염도 치명적인 결함과 수율 저하를 일으킬 수 있습니다.
클린룸(Cleanroom)은 반도체 생산 현장에서 미세오염을 엄격하게 통제하기 위해 설계된 특수 공간으로, 공기 중의 입자와 분자 오염원을 최소화하여 고품질 반도체 제품 생산의 필수 인프라로 자리 잡았습니다.
본 글에서는 반도체 클린룸의 기본 개념부터 미세오염 제어 기술, 최신 스마트 클린룸 동향까지 체계적으로 살펴보고자 합니다.
2. 클린룸의 기본 개념과 등급
2.1 클린룸의 정의
클린룸(Cleanroom)은 공기 중의 부유 입자(파티클)와 분자 오염물질(AMC, Airborne Molecular Contamination)을 엄격하게 관리하여, 반도체 제조에 적합한 청정 환경을 유지하는 특수 공간입니다. 온도, 습도, 압력, 공기 흐름 등도 정밀하게 제어되어 소자 결함과 오염을 최소화합니다.
2.2 클린룸 등급(ISO, FED STD 등)
클린룸은 내부 공기 중 파티클 수에 따라 등급이 정해집니다.
- ISO 등급(ISO 14644-1): ISO 1~9 등급으로, 숫자가 낮을수록 더 청정한 환경(예: ISO 1은 0.1㎛ 입자가 1㎥당 10개 미만).

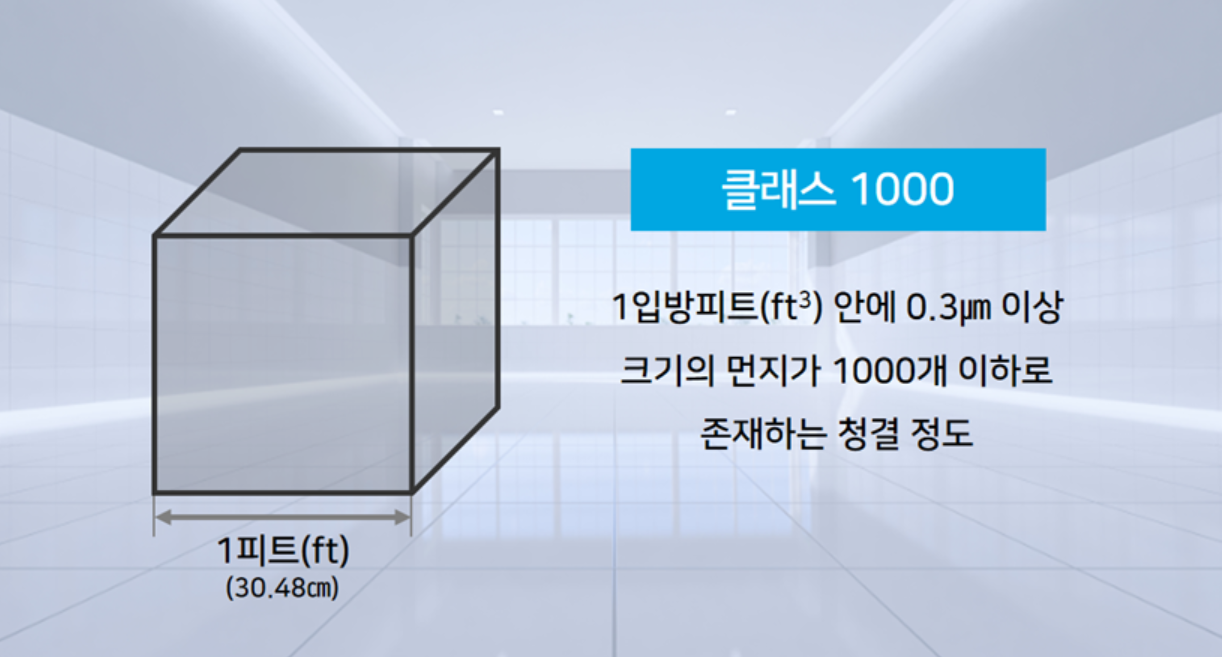

- FED STD 209E: 미국 연방 표준으로, Class 1, 10, 100, 1,000 등으로 구분(현재는 ISO 표준이 주로 사용됨).
2.3 주요 관리 지표
- 파티클(Particle): 먼지, 섬유, 금속 등 미세 입자
- 분자오염(AMC): 산, 염기, 유기물 등 기체상 분자 오염
- 금속/이온 오염: 금속 이온, 나트륨 등 전기적 특성에 영향
이러한 관리 지표는 반도체 소자의 수율과 신뢰성에 직접적으로 영향을 미치므로, 클린룸에서는 실시간 모니터링과 엄격한 기준 준수가 필수적입니다.
3. 클린룸 설계와 구조
3.1 공조 시스템(HEPA/ULPA 필터, 공기 순환)
클린룸의 핵심은 공조 시스템(HVAC)입니다. HEPA(High Efficiency Particulate Air) 필터와 ULPA(Ultra Low Penetration Air) 필터를 통해 0.3㎛ 이하의 초미세 입자까지 99.99% 이상 걸러냅니다.
공기는 천장(플레넘)에서 바닥(그리드)으로 수직 흐름(laminar flow)을 이루며, 오염물질이 신속히 제거되도록 설계됩니다.
3.2 압력, 온도, 습도 제어
양압(Positive Pressure)을 유지해 외부 오염이 내부로 유입되는 것을 방지합니다.
온도(21~23℃), 습도(40~50%) 등도 정밀하게 제어하여, 소자 특성 변화와 정전기 발생을 최소화합니다.
3.3 청정 구역(Zone) 설계
클린룸 내부는 오염 위험도에 따라 청정 구역(Zone)으로 나뉩니다.
- Critical Zone: 노광, 증착 등 핵심 공정 구역(최고 등급 ISO 3~5)
- Support Zone: 장비 유지보수, 자재 이동 구역(ISO 6~8)
구역별로 출입, 복장, 장비 반입 기준이 다르며, 오염 확산을 막기 위해 에어샤워, 에어락 등 다양한 설비가 적용됩니다.
4. 미세오염원의 종류와 발생 원인
4.1 파티클 오염
파티클(Particle) 오염은 먼지, 섬유, 금속 조각 등 미세 입자가 공기 중에 부유하거나 표면에 부착되는 현상입니다.
파티클은 노광, 증착, 식각 등 공정 중 회로 단선을 유발하거나, 소자 특성 저하의 직접적 원인이 됩니다.
주요 발생원은 인적 활동(피부, 머리카락, 의복), 장비 마찰, 자재 이동, 공기 흐름 등입니다.
4.2 분자오염(AMC, Airborne Molecular Contamination)
분자오염(AMC)은 산성 가스, 염기성 가스, 유기화합물 등 기체상 오염물질이 공기 중에 존재하는 현상입니다.
AMC는 박막 특성 저하, 패턴 변형, 금속 부식 등 다양한 결함을 유발할 수 있습니다.
주요 발생원은 화학 약품, 장비 가스, 외부 대기, 인적 활동 등입니다.
4.3 금속/이온 오염
금속/이온 오염은 나트륨, 칼륨, 철, 구리 등 미량 금속 이온이 소자 표면이나 박막에 침착되는 현상입니다.
이러한 오염은 누설 전류, 소자 신뢰성 저하, 불량률 증가의 원인이 됩니다.
주요 발생원은 장비 마모, 인체 접촉, 공정 화학물, 자재 등입니다.
4.4 인적·장비·공정 기인 오염
인적 오염: 작업자의 피부, 머리카락, 호흡, 복장 등에서 발생
장비 오염: 장비 마모, 윤활유, 내부 부품 등에서 발생
공정 오염: 화학 약품, 가스, 자재 반입, 공정 중 부산물 등에서 발생
5. 미세오염 제어 기술
5.1 파티클 제어
- 필터링: HEPA/ULPA 필터를 통한 공기 중 파티클 제거
- 공기 흐름 관리: 래미나 플로우(Laminar Flow)로 오염물질의 신속한 배출
- 복장 관리: 무먼지 작업복, 마스크, 장갑 등 착용으로 인적 오염 최소화
- 클린룸 청소: 특수 장비와 청소 절차로 표면 오염 방지
5.2 AMC(분자오염) 제어
- 화학 필터 및 흡착제: AMC 제거를 위한 활성탄, 흡착제, 화학 필터 등 적용
- 공정 가스 및 약품 관리: 오염원 사전 차단 및 안전 취급
- 외부 공기 유입 차단: 양압 유지, 에어락, 에어샤워 등 설비 활용
5.3 정전기 및 금속 오염 관리
- 정전기 방지: 접지, 이오나이저(ionizer), 습도 제어 등으로 정전기 발생 억제
- 금속 오염 관리: 금속 이온 분석, 장비 부품 관리, 자재 세정 등으로 금속 오염 예방
5.4 실시간 모니터링 및 예측 기술
- 파티클/AMC 센서: 실시간 오염도 감지 및 데이터 기록
- 데이터 분석 및 알람 시스템: 오염 이상 발생 시 즉각 대응
- AI 기반 예측 유지보수: 오염 발생 패턴 분석 및 사전 예방
6. 클린룸 운영 및 유지관리
6.1 입실·출입 관리
클린룸 출입 시 에어샤워, 에어락, 복장 착용 등 엄격한 절차를 거쳐 인적 오염을 최소화합니다. 출입 이력 관리와 출입 제한 구역 설정으로 불필요한 오염원 유입을 방지합니다.
6.2 청소 및 유지보수
특수 청소 장비와 전용 용품을 사용해 바닥, 벽, 장비 표면 등 모든 구역을 정기적으로 청소합니다.
필터, 공조 시스템, 장비 내부 등은 주기적으로 점검 및 교체하여 청정도를 지속적으로 유지합니다.
6.3 장비 및 재료 반입 관리
장비와 자재는 반입 전 세정 및 오염 검사 절차를 거치며, 클린룸 내 반입 시 별도의 청정 구역에서 언패킹·세척 작업이 이루어집니다.
포장재, 운송 과정에서의 오염도 철저히 관리합니다.
6.4 교육 및 표준운영절차(SOP)
모든 작업자는 클린룸 내 행동 요령, 복장 착용법, 장비 취급법 등 표준운영절차(SOP)를 숙지하고 준수해야 합니다.
정기적인 교육과 모의 훈련을 통해 오염 사고를 예방하고, 비상 상황에도 신속히 대응할 수 있도록 합니다.
7. 차세대 클린룸 및 스마트 오염 제어
7.1 AI/IoT 기반 스마트 클린룸
AI와 IoT(사물인터넷) 기술이 접목된 스마트 클린룸은 센서 네트워크를 통해 파티클, AMC, 온습도 등 다양한 오염 지표를 실시간으로 모니터링합니다.
AI 기반 데이터 분석으로 오염 이상 징후를 조기에 감지하고, 공조 시스템·필터 교체 등 자동 제어가 가능해 청정도를 최적화합니다.
7.2 데이터 기반 오염 예측 및 대응
대규모 클린룸 운영 데이터와 공정 이력을 분석해 오염 발생 패턴을 예측하고, 사전 경고 및 예방 조치를 자동화합니다.
이를 통해 불량률 감소, 생산성 향상, 운영 비용 절감 등 다양한 효과를 기대할 수 있습니다.
7.3 친환경·에너지 절감형 클린룸
에너지 효율이 높은 공조 시스템, 재생 가능한 필터, 친환경 소재 활용 등으로 클린룸의 탄소 배출과 운영 비용을 줄이는 기술 개발이 활발히 진행되고 있습니다.
미래 클린룸은 지속가능성과 스마트 오염 제어를 동시에 추구하는 방향으로 진화하고 있습니다.
8. 결론
반도체 클린룸과 미세오염 제어 기술은 나노미터 단위의 미세 공정에서 소자의 품질과 수율을 결정짓는 핵심 인프라입니다.
파티클, AMC, 금속 오염 등 다양한 오염원을 효과적으로 제어하기 위해 첨단 공조 시스템, 실시간 모니터링, 표준운영절차 등 다각도의 관리 전략이 필수적입니다.
앞으로는 AI, IoT, 친환경 기술이 융합된 스마트 클린룸이 반도체 산업의 경쟁력을 좌우할 것이며, 미세오염 제어 기술의 혁신이 곧 반도체 제조의 미래를 결정할 것입니다.
지속적인 연구와 투자를 통해 더욱 청정하고 효율적인 클린룸 환경이 실현될 것으로 기대됩니다.
