1. 서론
반도체 산업에서 패키징은 단순한 보호 역할을 넘어, 칩의 성능과 신뢰성, 집적도, 전력 효율을 좌우하는 핵심 공정으로 부상하고 있습니다.
미세공정 한계와 고성능·고집적화 요구가 높아지면서, 첨단 후공정(Back-end) 기술과 혁신적인 패키징 솔루션의 중요성이 급격히 커지고 있습니다.
최근 반도체 패키징은 단일 칩을 넘어서 여러 칩을 하나의 패키지에 집적하는 2.5D/3D 패키징, Fan-out, 칩렛 등 다양한 첨단 기술로 진화하고 있습니다.
이러한 혁신은 인공지능, 고성능 컴퓨팅, 모바일, 자동차, IoT 등 다양한 산업에서 반도체의 역할을 한층 더 확장시키고 있습니다.
본 글에서는 반도체 패키징의 기본 개념부터 첨단 패키징 및 후공정 기술, 소재 혁신, 글로벌 동향, 미래 전망까지 체계적으로 살펴보고자 합니다.
2. 반도체 패키징의 기본 개념과 역할
2.1 패키징 구조 및 주요 기능

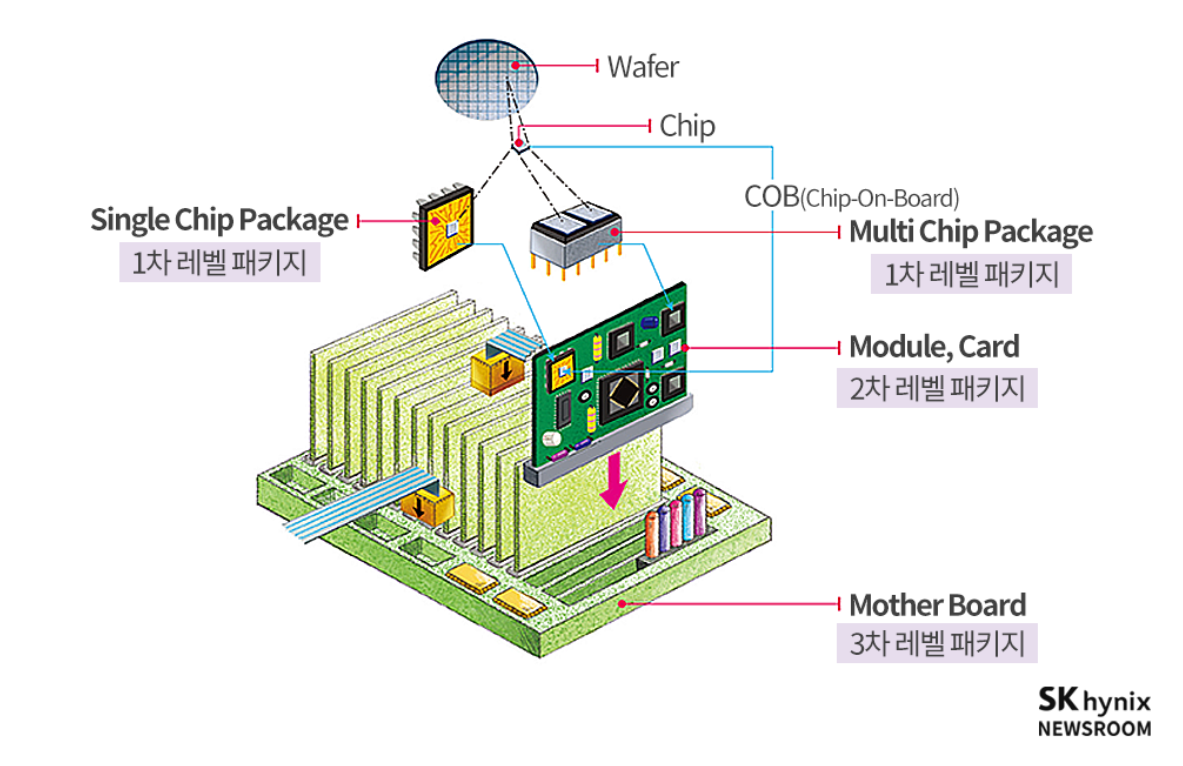

반도체 패키징은 완성된 반도체 칩(Die)을 외부 환경으로부터 보호하고, 전기적 신호를 외부 회로와 연결하며, 열을 효과적으로 방출하는 역할을 합니다.
패키지는 칩, 리드프레임/서브스트레이트, 몰딩 컴파운드, 솔더볼 등 다양한 구성 요소로 이루어집니다.
2.2 패키징의 종류
- 리드프레임(Leadframe): 전통적인 패키징 방식으로, 주로 DIP, SOP 등에 사용
- BGA(Ball Grid Array): 하부에 솔더볼이 배열된 고집적 패키지, 고성능 칩에 주로 사용
- CSP(Chip Scale Package): 칩 크기에 근접한 소형 패키지로 모바일 기기에 적합
- QFN(Quad Flat No-lead): 리드가 외부로 노출되지 않는 평면형 패키지, 열 방출에 유리
2.3 패키징과 칩 성능의 관계
패키징 기술은 신호 지연, 전력 소모, 열 방출, 신뢰성 등 칩의 성능과 수명에 직접적인 영향을 미칩니다.
첨단 패키징은 고속 인터커넥트, 저전력 구동, 고밀도 집적, 소형화 등 반도체의 한계를 극복하는 중요한 역할을 담당합니다.
3. 첨단 패키징 기술의 진화
3.1 2.5D/3D 패키징
2.5D 패키징은 실리콘 인터포저 위에 여러 칩을 수평으로 배치해 고속 인터커넥트와 집적도를 높이는 기술입니다.
3D 패키징은 칩을 수직으로 적층해 신호 경로를 단축하고, 공간 활용과 성능을 극대화합니다.
3.2 Fan-out, Fan-in, SiP(System in Package)
- Fan-out: 칩 주변에 I/O 패드를 확장해 더 많은 입출력과 소형화를 동시에 실현하는 첨단 패키징 방식
- Fan-in: I/O가 칩 내부로 집중된 구조로, 주로 소형 모바일 칩에 적용
- SiP(System in Package): 여러 기능성 칩(프로세서, 메모리, 센서 등)을 하나의 패키지에 집적해 복합 시스템 구현
3.3 TSV(Through Silicon Via), 마이크로 범프 등
TSV(Through Silicon Via)는 실리콘 웨이퍼를 관통하는 수직 전극을 형성해, 칩 간 신호 전달 속도를 높이고 집적도를 극대화합니다.
마이크로 범프는 칩과 인터포저, 기판을 미세한 솔더볼로 연결해 고밀도 패키징을 가능하게 합니다.
이러한 첨단 패키징 기술들은 반도체의 성능 한계를 극복하고, 고성능 컴퓨팅, AI, 데이터센터 등 다양한 분야에서 혁신을 이끌고 있습니다.
4. 고대역폭·고집적 패키징 솔루션
4.1 HBM(High Bandwidth Memory)
HBM은 DRAM 칩을 3D로 적층하고 TSV로 연결하여, 기존 패키지 대비 월등히 높은 데이터 전송 속도와 대역폭을 제공합니다.
AI, 고성능 컴퓨팅(HPC), 그래픽카드, 데이터센터 등에서 필수적인 메모리 패키징 기술로 자리 잡고 있습니다.
4.2 CoWoS, FOWLP, EMIB 등
- CoWoS(Chip-on-Wafer-on-Substrate): TSMC가 개발한 기술로, 여러 칩을 웨이퍼 단계에서 집적해 고밀도·고성능 패키징을 실현합니다.
- FOWLP(Fan-Out Wafer Level Package): 웨이퍼 레벨에서 칩을 패키징하여 소형화, 고성능, 저전력 설계를 가능하게 하는 첨단 기술입니다.
- EMIB(Embedded Multi-die Interconnect Bridge): 인텔이 개발한 기술로, 여러 칩을 기판 내 임베디드 브리지로 연결해 고속 데이터 전송과 유연한 설계를 지원합니다.
4.3 칩렛(Chiplet) 및 인터포저 기술
칩렛(Chiplet)은 기능별로 분리된 소형 칩을 하나의 패키지에서 조합하는 방식으로, 설계 유연성과 생산 효율, 성능 최적화를 동시에 달성할 수 있습니다.
인터포저(Interposer)는 여러 칩렛 또는 칩을 고밀도 배선으로 연결하는 실리콘 중간 기판으로, 고속·고집적 패키징의 핵심 역할을 합니다.
5. 패키징 공정의 자동화 및 스마트화
5.1 자동화 장비와 검사 시스템
첨단 패키징 공정에서는 다이 본딩, 와이어 본딩, 플립칩, 몰딩, 테스트 등 모든 단계에 자동화 장비가 도입되어 생산 효율과 품질을 극대화합니다.
고정밀 로봇, 자동 정렬 시스템, 실시간 모니터링 장비가 불량률을 낮추고, 대량 생산에 최적화된 환경을 제공합니다.
5.2 AI/머신비전 기반 불량 검출
AI 및 머신비전 기술을 활용해 패키징 과정에서 발생할 수 있는 미세 불량, 결함, 오염 등을 실시간으로 감지하고 자동 분류합니다.
데이터 기반의 결함 분석과 예측 정비(Predictive Maintenance)로 품질 신뢰성을 크게 높이고 있습니다.
5.3 스마트 팩토리와 패키징 연계
패키징 공정은 스마트 팩토리와 연계되어, 설비·공정 데이터의 실시간 수집 및 분석, 생산 스케줄 최적화, 에너지 효율 관리 등 지능형 제조 환경으로 진화하고 있습니다.
MES, IoT, 빅데이터, AI 등과의 통합으로 패키징 생산라인의 유연성과 경쟁력이 한층 강화되고 있습니다.
6. 패키징 소재 혁신
6.1 신소재(EMC, 고방열 소재, 고신뢰성 솔더 등)
EMC(에폭시 몰딩 컴파운드)는 칩을 외부 환경으로부터 보호하고, 미세 패키징에 적합하도록 고순도·저이온성·저수분 특성이 강화되고 있습니다.
고방열 소재와 고신뢰성 솔더는 고집적·고전력 반도체의 발열 문제와 내구성 향상에 핵심적인 역할을 합니다.
6.2 열 관리 및 전기적 특성 향상 소재
세라믹, 금속, 구리 베이스, TIM(Thermal Interface Material) 등 다양한 신소재가 적용되어 패키지의 열 저항을 낮추고, 전기적 신호 전달 특성을 극대화합니다.
고열전도성 소재와 저유전율 소재의 개발이 첨단 패키징의 경쟁력을 좌우합니다.
6.3 친환경·경량화 소재 개발 동향
환경 규제와 지속가능성 요구에 따라 무연 솔더, 친환경 EMC, 바이오 기반 소재 등 친환경 패키징 소재 개발이 활발히 진행되고 있습니다.
또한, 경량화 소재는 모바일, 웨어러블, IoT 등 소형·초경량 기기 패키징에 필수적으로 적용되고 있습니다.
7. 첨단 후공정(Back-end) 기술
7.1 웨이퍼 레벨 패키징(WLP)
웨이퍼 레벨 패키징(WLP)은 칩이 개별적으로 분리되기 전, 웨이퍼 상태에서 패키징을 완료하는 기술로, 소형화·고성능·저비용을 동시에 실현할 수 있습니다.
모바일, IoT, 센서 등 초소형 디바이스에 필수적인 후공정 기술입니다.
7.2 다이 본딩, 와이어 본딩, 플립칩 등
- 다이 본딩(Die Bonding): 칩을 기판 또는 리드프레임에 정밀하게 부착하는 공정
- 와이어 본딩(Wire Bonding): 초미세 금속 와이어로 칩과 기판을 전기적으로 연결하는 전통적 방식
- 플립칩(Flip Chip): 칩을 뒤집어 솔더볼로 직접 연결해 고집적·고속 신호 처리가 가능한 첨단 방식
7.3 테스트 및 신뢰성 평가 기술
첨단 후공정에서는 자동화 테스트(ATE), X-ray 검사, 열충격·습도·진동 등 신뢰성 평가가 필수적으로 수행됩니다.
고집적·고성능 패키지의 품질과 내구성을 보장하기 위해 다양한 평가 및 인증 기술이 발전하고 있습니다.
8. 글로벌 패키징 산업 동향
8.1 주요 기업 및 시장 트렌드
ASE, Amkor, TSMC, 삼성전자, 인텔 등 글로벌 선도 기업들은 2.5D/3D, HBM, 칩렛 등 첨단 패키징 기술에 대규모 투자를 확대하고 있습니다.
AI, 데이터센터, 전장, 모바일 등 다양한 응용 분야에서 맞춤형 패키징 솔루션 개발 경쟁이 치열하게 전개되고 있습니다.
8.2 지역별(아시아, 미국, 유럽 등) 경쟁 구도
- 아시아: 대만, 한국, 중국이 첨단 패키징 생산의 중심지로, 글로벌 파운드리 및 OSAT(후공정 전문) 기업이 집중되어 있습니다.
- 미국: 인텔, AMD 등 IDM 중심의 패키징 혁신과 칩렛, EMIB 등 독자 기술 개발에 주력하고 있습니다.
- 유럽: Infineon, STMicro 등 전력·자동차용 패키징에 강점을 보이며, 연구기관 중심의 오픈 이노베이션이 활발합니다.
8.3 산학연 협력 및 오픈 이노베이션 사례
첨단 패키징 분야는 산학연 협력과 오픈 이노베이션을 통해 신기술 개발과 상용화 속도를 높이고 있습니다.
예를 들어, IMEC(벨기에), Fraunhofer(독일) 등 글로벌 연구기관은 반도체 기업, 소재·장비 업체, 대학과 협력해 차세대 패키징 및 후공정 기술의 표준화와 혁신을 주도하고 있습니다.
9. 미래 전망과 결론
반도체 패키징 혁신과 첨단 후공정 기술은 미세공정 한계 극복, 고성능·고집적화, 에너지 효율 향상 등 반도체 산업의 미래 경쟁력을 좌우하는 핵심 요소로 자리 잡고 있습니다.
2.5D/3D 적층, 칩렛, HBM, FOWLP 등 첨단 패키징 기술은 AI, 데이터센터, 자율주행, IoT 등 다양한 신산업의 성장 기반을 제공하며, 반도체의 역할을 한층 더 확장시키고 있습니다.
앞으로는 소재 혁신, 공정 자동화, 스마트 팩토리, 친환경 패키징 등 다양한 분야에서 기술 융합과 글로벌 협력이 가속화될 전망입니다.
패키징과 후공정의 혁신이 반도체 산업 전체의 가치사슬과 시장 지형을 재편할 것으로 기대됩니다.
지속적인 연구개발과 인재 양성, 산학연 협력, 오픈 이노베이션이 첨단 패키징 분야의 미래를 좌우할 것이며, 이를 통해 반도체 산업의 새로운 도약이 가능해질 것입니다.
