1. 서론

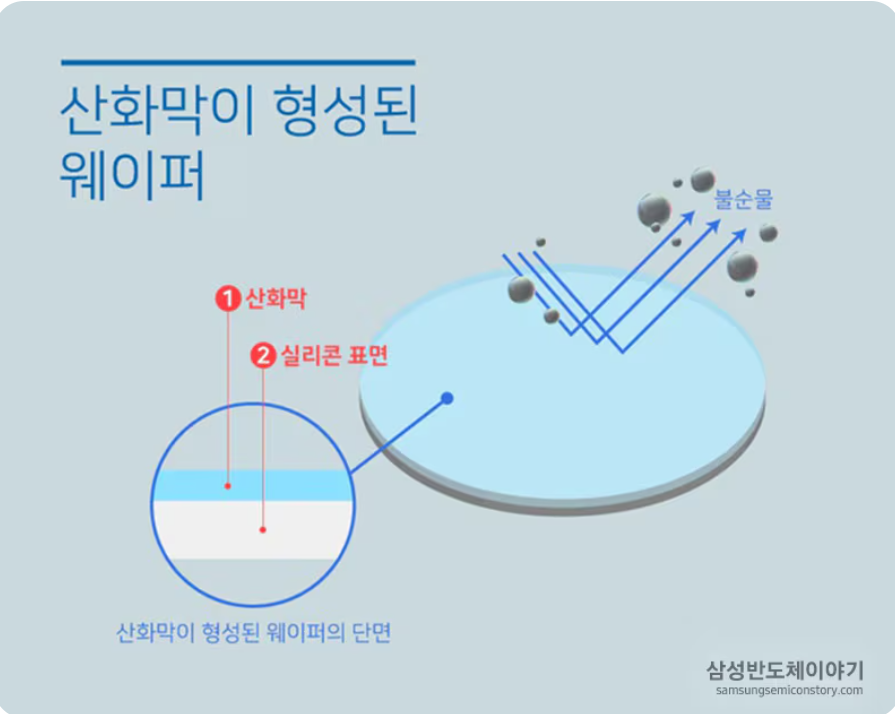

반도체 제조 공정에서 산화공정(Oxidation)은 실리콘 웨이퍼 표면에 산화막(Silicon Oxide, SiO2)을 형성하는 핵심 단계입니다. 이 산화막은 반도체 소자의 게이트 절연막, 마스킹 레이어, 표면 보호막 등 다양한 역할을 수행하며, 소자의 성능과 신뢰성에 직접적인 영향을 미칩니다.
미세화가 가속화되는 현대 반도체 산업에서 산화막의 두께, 균일성, 전기적 특성은 더욱 정밀하게 관리되어야 합니다. 머리카락의 10,000분의 1의 크기를 다루기 때문에 더더욱 그렇죠. 이에 따라 산화공정의 원리와 장비 기술도 빠르게 진화하고 있습니다.
반도체에서 가장 첫 공정이 웨이퍼를 연마하는 공정이라면, 산화공정은 웨이퍼라는 땅에 콘크리트로 뼈대를 만드는 과정이라고 생각하면 이해가 빠를겁니다. 콘크리트가 약하면 건물이 무너지겠죠.
본 글에서는 이러한 산화공정의 기본 원리, 다양한 산화막의 특성, 최신 산화공정 장비의 발전과 미래 방향성까지 심도 있게 살펴보고자 합니다.
2. 산화막의 종류와 특성
2.1 열산화(Thermal Oxidation)
열산화는 고온의 산소 혹은 수증기 분위기에서 실리콘 웨이퍼 표면을 산화시켜 SiO2 막을 형성하는 가장 대표적인 방법입니다. 열산화는 산화막의 순도, 밀도, 전기적 특성이 우수하여, 게이트 절연막 등 고품질 산화막이 필요한 공정에 주로 사용됩니다.
2.2 화학적 산화(Chemical Oxidation)
화학적 산화는 실리콘 표면에 화학 용액(예: H2O2, HNO3 등)을 처리하여 산화막을 형성하는 방법입니다. 이 방식은 저온에서 공정이 가능하고, 표면 세정과 동시에 얇은 산화막을 얻을 수 있어 일부 특수 공정이나 세정 공정에서 활용됩니다.
2.3 건식/습식 산화막의 특성 비교
- 건식 산화(Dry Oxidation): 고온의 산소 분위기에서 산화막을 형성하며, 막질이 치밀하고 전기적 특성이 우수합니다. 주로 얇은 게이트 산화막에 사용됩니다.
- 습식 산화(Wet Oxidation): 고온의 수증기 분위기에서 산화막을 형성하여, 막 성장 속도가 빠르고 두꺼운 산화막을 얻을 수 있습니다. 주로 필드 산화막, 절연막 등에 적용됩니다.
3. 산화공정의 기본 원리
3.1 산화 반응 메커니즘
산화공정은 실리콘(Si) 표면에 산소(O2) 또는 수증기(H2O)가 확산되어 실리콘 산화막(SiO2)이 형성되는 반응입니다. 이 과정은 크게 두 단계로 나뉩니다. 먼저 산소 분자가 실리콘 표면에 흡착되고, 이후 실리콘과 반응하여 산화막이 성장합니다. 산화막이 두꺼워질수록 산소가 막을 통과해 실리콘과 반응해야 하므로 성장 속도가 점차 느려집니다.
3.2 산화 속도 이론(Deal-Grove 모델 등)
Deal-Grove 모델은 산화막 성장 속도를 설명하는 대표적인 이론입니다. 이 모델에 따르면, 산화막 성장 초기에는 표면 반응이 지배적이지만, 시간이 지남에 따라 산화막 내부로의 산소 확산이 성장 속도를 결정하게 됩니다. 산화 속도는 온도, 산화 분위기(건식/습식), 가스 농도 등에 따라 달라지며, 이를 정밀하게 제어하는 것이 고품질 산화막 제조의 핵심입니다.
3.3 두께 및 균일성 제어
산화막의 두께(Thickness)와 균일성(Uniformity)은 반도체 소자의 특성과 신뢰성에 직접적인 영향을 미칩니다. 이를 위해 산화로의 온도, 가스 유량, 반응 시간 등을 정밀하게 제어하고, 웨이퍼 로딩 방식과 장비 내 온도 분포의 균일성 확보가 중요합니다. 최근에는 실시간 두께 측정 시스템과 자동화 제어 기술이 적용되어, 나노미터 수준의 정밀한 산화막 두께 제어가 가능해졌습니다.
4. 열산화 공정의 실제
4.1 건식 산화(Dry Oxidation)
건식 산화는 고온(900~1200°C)의 순수 산소(O2) 분위기에서 실리콘 웨이퍼 표면을 산화시키는 공정입니다. 이 방식은 막질이 매우 치밀하고, 누설 전류가 적으며, 전기적 특성이 우수한 산화막을 얻을 수 있어, 게이트 산화막 등 미세 소자에 필수적으로 사용됩니다. 단점은 성장 속도가 느려 두꺼운 산화막 형성에는 비효율적이라는 점입니다.
4.2 습식 산화(Wet Oxidation)
습식 산화는 고온에서 수증기(H2O) 분위기를 이용해 산화막을 성장시키는 방법입니다. 산화 속도가 건식보다 10배 이상 빠르며, 두꺼운 산화막을 신속하게 형성할 수 있습니다. 주로 필드 산화막, 절연막 등 두꺼운 막이 필요한 공정에 사용됩니다. 다만, 막질이 건식에 비해 다소 느슨할 수 있어, 용도에 따라 적절한 공정 선택이 필요합니다.
4.3 공정 조건(온도, 시간, 가스 조성 등)의 영향
산화공정의 결과는 온도, 시간, 가스 조성, 압력 등 다양한 변수에 의해 결정됩니다. 온도가 높을수록 산화 속도가 빨라지고, 산화 시간이 길수록 두꺼운 산화막이 형성됩니다. 또한, 산소와 수증기의 농도 및 순도, 웨이퍼의 표면 상태, 장비 내 온도 분포 등도 산화막의 두께와 균일성, 전기적 특성에 큰 영향을 미칩니다. 최신 반도체 팹에서는 이들 변수의 정밀 제어를 위해 자동화 시스템과 실시간 센서가 적극적으로 도입되고 있습니다.
5. 화학적 산화 및 대체 공정
5.1 화학적 산화(Chemical Oxidation)의 적용
화학적 산화는 실리콘 웨이퍼를 산화력이 강한 용액(예: H2O2, HNO3 등)에 침지하여 표면에 얇은 산화막을 형성하는 방법입니다. 이 방식은 저온에서 공정이 가능하고, 표면 세정과 동시에 산화막을 생성할 수 있어 전처리, 표면 패시베이션 등에 주로 활용됩니다. 다만, 막 두께의 정밀 제어나 막질의 균일성 측면에서는 한계가 있습니다.
5.2 플라즈마 산화, 오존 산화 등 신기술
플라즈마 산화는 저온에서 플라즈마 상태의 산소를 이용해 실리콘 표면을 산화시키는 방법으로, 저온 공정, 미세 패턴 적용에 유리합니다. 오존 산화(Ozone Oxidation)는 오존(O3)의 강력한 산화력을 활용하여, 낮은 온도에서도 고품질 산화막을 형성할 수 있는 신기술로 주목받고 있습니다.
5.3 산화막 대체 소재 동향
반도체 미세화가 한계에 다다르면서, 기존 SiO2 산화막 대신 High-k(고유전율) 절연막 등 신소재가 도입되고 있습니다. HfO2, Al2O3 등은 더 얇으면서도 우수한 절연 특성을 제공해, 게이트 절연막 등 차세대 소자에 적용되고 있습니다. 이와 함께, 신소재와 기존 산화공정의 융합, 공정 최적화 연구가 활발히 이루어지고 있습니다.
6. 최신 산화공정 장비의 발전
6.1 퍼니스(Furnace) 시스템의 진화
퍼니스(Furnace) 시스템은 다수의 웨이퍼를 동시에 산화할 수 있는 대형 장비로, 온도 균일성, 가스 흐름 제어, 자동화 수준이 지속적으로 발전하고 있습니다. 최신 퍼니스는 멀티존 히터와 정밀 온도 제어 기술을 적용해 웨이퍼 간 산화막 두께의 편차를 최소화하며, 생산성과 품질을 동시에 향상시키고 있습니다.
6.2 Rapid Thermal Oxidation(RTO) 장비
RTO(Rapid Thermal Oxidation) 장비는 소수의 웨이퍼를 수 초~수 분 내에 급속 가열하여 산화막을 형성합니다. 이 방식은 박막 산화막의 두께 제어와 균일성, 미세 패턴 손상 최소화에 유리하여, 첨단 미세공정에 널리 활용되고 있습니다. 또한, 빠른 온도 상승과 냉각이 가능해 공정 시간 단축과 에너지 절감 효과도 기대할 수 있습니다.
6.3 자동화 및 대형화 트렌드
반도체 생산의 대량화와 미세화 요구에 맞춰 산화공정 장비는 자동화, 대형화, 스마트 팹 연동 방향으로 진화하고 있습니다. 웨이퍼 자동 로딩/언로딩, 실시간 공정 모니터링, 데이터 기반 품질 관리 등이 적용되어, 불량률 저감과 생산성 향상에 크게 기여하고 있습니다.
7. 산화막의 품질 평가 및 신뢰성
7.1 두께 측정 및 균일성 평가
산화막의 두께(Thickness)와 균일성(Uniformity)은 반도체 소자의 성능과 수율에 직접적인 영향을 미칩니다. 타원계측(Ellipsometry), 반사율 측정(Reflectometry) 등 비파괴 광학 측정 장비를 통해 산화막 두께를 나노미터 수준에서 정밀하게 평가합니다. 웨이퍼 전체에 걸친 두께 분포의 균일성도 꼼꼼히 확인되어야 하며, 이는 장비의 온도 제어, 가스 흐름, 웨이퍼 배치 등과 밀접하게 연관됩니다.
7.2 전기적 특성(절연 내압, 누설전류 등)
산화막은 절연 내압(Breakdown Voltage), 누설전류(Leakage Current) 등 전기적 특성이 매우 중요합니다. CV 곡선(Capacitance-Voltage), IV 곡선(Current-Voltage) 측정 등을 통해 산화막의 절연 품질과 신뢰성을 평가합니다. 미세 결함이나 불순물이 존재하면 누설전류가 증가하거나 절연 내압이 저하될 수 있으므로, 품질 관리가 필수적입니다.
7.3 신뢰성 시험 및 결함 분석
산화막의 신뢰성(Reliability)을 보장하기 위해 가속 수명시험, TDDB(Time Dependent Dielectric Breakdown), NBTI(Negative Bias Temperature Instability) 등 다양한 신뢰성 평가가 실시됩니다. 또한, 전자현미경(SEM), 원자힘현미경(AFM), 결함 분석기 등을 활용해 미세 결함과 파괴 메커니즘을 분석함으로써, 공정 개선과 품질 향상에 지속적으로 반영하고 있습니다.
8. 산화공정의 한계와 극복 전략
8.1 미세화 한계에서의 산화공정 문제
반도체 소자의 미세화가 진행될수록 산화막 두께의 한계와 전기적 신뢰성 저하 문제가 대두되고 있습니다. 수 나노미터 이하의 초박막 산화막에서는 양자 터널링(Quantum Tunneling)에 의한 누설전류 증가, 막질 불균일, 결함 민감도 상승 등 다양한 한계가 나타납니다.
8.2 High-k/Metal Gate 등 신공정과의 연계
이러한 한계를 극복하기 위해 High-k(고유전율) 절연막과 Metal Gate 구조가 도입되었습니다. High-k 소재는 기존 SiO2 대비 더 두꺼운 막에서도 동일한 정전용량을 제공해, 누설전류를 줄이고 신뢰성을 높이는 효과가 있습니다. Metal Gate와의 조합은 미세공정에서의 성능 저하를 최소화하는 데 중요한 역할을 합니다.
8.3 미래 산화공정의 방향성
미래 산화공정은 신소재 개발, 저온 공정, 자동화 및 AI 기반 공정 제어 등 다양한 혁신을 통해 진화할 전망입니다. 또한, 친환경 공정, 에너지 효율 개선, 대구경 웨이퍼 대응 등 반도체 산업의 변화에 맞춘 통합적 접근이 더욱 중요해지고 있습니다.
9. 결론
산화공정은 반도체 제조에서 소자의 성능과 신뢰성을 좌우하는 핵심 단계로, 그 중요성은 아무리 강조해도 지나치지 않습니다. 미세화와 고집적화가 가속화되는 오늘날, 산화공정의 정밀 제어와 신기술 도입은 반도체 산업의 경쟁력을 결정짓는 중요한 요인입니다.
열산화, 화학적 산화, 플라즈마 및 오존 산화 등 다양한 공정과 첨단 장비의 발전은 고품질 산화막 형성을 가능하게 했으며, High-k/Metal Gate 등 신소재와의 융합은 미세공정의 한계를 극복하는 데 큰 역할을 하고 있습니다. 앞으로도 산화공정은 자동화, AI 기반 제어, 친환경화 등 혁신을 거듭하며 반도체 기술의 미래를 이끌어갈 것입니다.
산화공정의 발전이 곧 반도체 소자의 성능과 신뢰성, 그리고 산업 전체의 성장으로 이어진다는 점에서, 산화공정에 대한 지속적인 연구와 투자는 앞으로도 필수적일 것입니다.
