서론
반도체는 현대 전자기기의 심장이라 불릴 만큼 중요한 역할을 담당하고 있습니다. 스마트폰, 컴퓨터, 자동차, 가전제품 등 우리가 일상에서 사용하는 거의 모든 전자제품의 핵심 부품이 바로 반도체입니다. 평소에 반도체라는 단어는 굉장히 많이 들어왔지만, 이렇게 우리 삶의 밀접한 연관이 있을 거라는 생각은 해보지 못했습니다. 그래서 반도체는 미래 산업의 먹거리라고도 불리죠. 이러한 반도체 소자의 기반이 되는 것이 바로 실리콘 웨이퍼입니다.

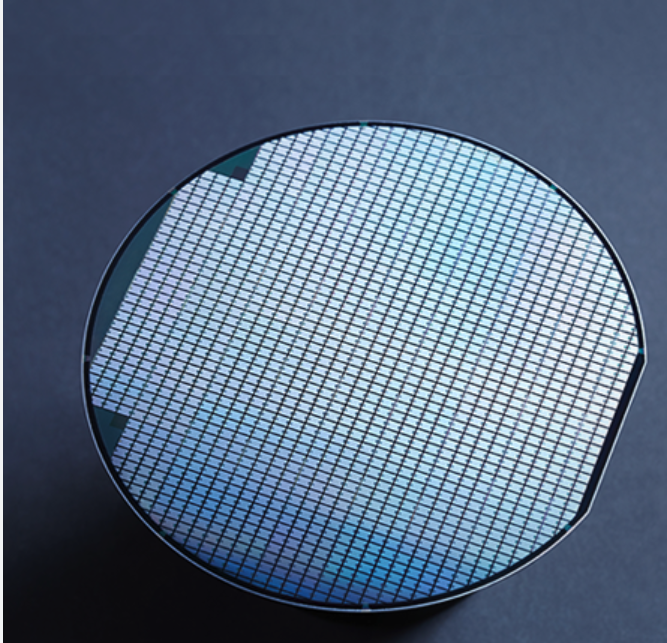

실리콘 웨이퍼는 반도체 칩의 회로가 형성되는 얇은 원판으로, 그 품질과 순도는 최종 반도체 소자의 성능과 신뢰성에 직접적인 영향을 미칩니다. 미세한 회로 패턴을 정밀하게 구현하기 위해서는 웨이퍼 표면의 평탄도, 결함률, 그리고 불순물 함량이 엄격하게 관리되어야 합니다.
최근 반도체 산업은 미세공정의 한계 돌파, 대구경 웨이퍼 도입, 친환경 제조 등 다양한 혁신을 요구받고 있습니다. 이에 따라 실리콘 웨이퍼 제조 기술 역시 정밀성과 고순도 실현을 위한 새로운 도전과 발전을 거듭하고 있습니다.
본 글에서는 실리콘 웨이퍼가 어떻게 만들어지는지, 최신 제조 기술과 고순도 실현을 위한 핵심 공정 및 품질 관리 방법에 대해 심도 있게 살펴보고자 합니다.
2. 실리콘 원재료의 정제
2.1 실리콘 원광(Quartz)에서 폴리실리콘으로
실리콘 웨이퍼의 출발점은 바로 실리카(Quartz, SiO2)입니다. 지구상에 풍부하게 존재하는 실리카 광석은(모래) 고온에서 환원 반응을 거쳐 메탈루르기 실리콘(Metallurgical Grade Silicon, MG-Si, 순도 약 98%)으로 전환됩니다. 그러나 반도체 제조에 필요한 수준의 고순도 실리콘을 얻기 위해서는 추가적인 정제 공정이 필수적입니다.
2.2 고순도 실리콘(9N~11N) 제조 공정
MG-Si는 트리클로로실란(Trichlorosilane, SiHCl3)으로 화학 전환된 후, Siemens 공정을 통해 99.999999999% (11N) 이상의 초고순도 폴리실리콘으로 정제됩니다. 이 과정에서 불순물은 기화 혹은 화학 반응을 통해 효과적으로 제거됩니다. 최근에는 에너지 효율과 환경 친화성을 높이기 위한 플루이드 베드(FBR) 방식도 상용화되고 있습니다.
2.3 불순물 제거 기술
고순도 실리콘 확보의 핵심은 미량의 금속, 산소, 탄소, 붕소, 인 등 다양한 불순물을 극한까지 제거하는 데 있습니다. 이를 위해 증류, 재결정, 화학적 세정 등 다양한 정제 기술이 활용되며, 실시간 분석 장비를 통한 품질 관리가 필수적으로 병행됩니다.
3. 잉곳(Ingot) 성장 기술
3.1 Czochralski(CZ)법의 원리와 최신 동향
Czochralski(CZ)법은 현재 가장 널리 사용되는 실리콘 잉곳 성장 방식입니다. 고순도 폴리실리콘을 석영 도가니에 넣고 고온(약 1420°C)에서 용융시킨 후, 회전하는 씨드 크리스탈(Seed Crystal)을 용융 실리콘에 천천히 담갔다가 서서히 끌어올리면서 단결정 실리콘 잉곳을 성장시킵니다.
이 과정에서 결정 방향, 직경, 불순물 농도 등이 정밀하게 제어되며, 최근에는 대구경(300mm 이상) 잉곳 성장과 산소 농도 저감, 결함 제어 등 다양한 공정 혁신이 이루어지고 있습니다.
3.2 플로트존(FZ)법의 특징과 적용 분야
플로트존(FZ)법은 도가니를 사용하지 않고, 실리콘 막대를 고주파 유도로 부분적으로 용융시켜 결정을 성장시키는 방식입니다. 이 방법은 산소와 금속 불순물의 유입이 거의 없어 초고순도 실리콘을 얻을 수 있으며, 주로 고성능 파워 디바이스, 센서, 연구용 웨이퍼 등에 사용됩니다.
3.3 대구경 잉곳 성장의 기술적 도전
반도체 산업의 생산성 향상을 위해 300mm, 450mm와 같은 대구경 잉곳의 수요가 증가하고 있습니다. 대구경 잉곳은 성장 과정에서 열 응력, 균일한 결정 성장, 결함 제어 등 기술적 난제가 많아, 고도의 온도 제어, 자동화 시스템, 시뮬레이션 기반 공정 최적화가 필수적으로 적용되고 있습니다.
5. 웨이퍼 연마 및 세정 공정
5.1 표면 연마(CMP) 기술
웨이퍼 절단 후에는 표면에 미세한 손상과 흠집이 남아 있습니다. 이를 제거하고 완벽에 가까운 평탄도를 확보하기 위해 CMP(Chemical Mechanical Polishing, 화학기계적 연마) 공정이 적용됩니다. 마지 건물을 짓기 전에 땅이 평탄하지 않으면 건물을 탄탄하게 지을 수 없듯이 이러한 연마 과정은 중요한 과정 입니다. CMP는 화학적 슬러리와 연마 패드를 이용해 실리콘 표면을 정밀하게 연마하며, 나노미터 수준의 표면 조도를 실현합니다. 이 과정은 후속 미세회로 형성의 품질을 좌우하는 핵심 단계입니다.
5.2 초순수(UPW) 세정 시스템
연마가 끝난 웨이퍼는 초순수(Ultra Pure Water, UPW)를 이용한 세정 공정을 거칩니다. UPW는 일반적인 불순물은 물론, 이온, 유기물, 미생물까지 거의 완벽하게 제거된 물로, 웨이퍼 표면의 미세 오염 입자와 화학 잔류물을 깨끗이 씻어냅니다. 고성능 필터와 실시간 모니터링 시스템을 통해 세정 효율과 재오염 방지가 철저히 관리됩니다.
5.3 미세 결함 및 오염 제어
웨이퍼 표면의 미세 결함(Defect)과 오염(Contamination)은 반도체 소자의 수율과 신뢰성에 치명적인 영향을 미칩니다. 최신 제조 현장에서는 파티클 카운터, 표면 결함 검사기, 실시간 오염 분석기 등을 활용해 결함과 오염을 극소화합니다. 또한, 클린룸 환경에서 자동화된 이송 및 저장 시스템을 적용해 외부 오염 요인을 원천적으로 차단합니다.
6. 고순도 실현을 위한 최신 기술
6.1 불순물 분석 및 실시간 모니터링
반도체용 실리콘 웨이퍼는 극한의 고순도가 요구되기 때문에, 제조 과정 전반에 걸쳐 불순물 분석과 실시간 모니터링이 필수적입니다. ICP-MS(유도결합 플라즈마 질량분석기), GDMS(글로우 방전 질량분석기) 등 첨단 분석 장비를 이용해 금속, 산소, 탄소, 붕소, 인 등 미량 불순물을 정밀하게 측정합니다. 최신 스마트 팹에서는 센서와 IoT 시스템을 활용해 공정 중 실시간으로 데이터를 수집·분석하여 품질 이상을 즉각 감지하고 대응합니다.
6.2 클린룸 환경과 오염 제어
웨이퍼 제조의 모든 공정은 클린룸(Cleanroom)에서 진행됩니다. 클린룸은 공기 중 입자, 미생물, 화학 오염물질을 극한까지 제어하는 환경으로, HEPA/ULPA 필터와 정전기 방지 시스템, 자동 출입 통제 등 첨단 설비가 적용됩니다. 또한, 작업자와 장비에서 발생하는 오염을 최소화하기 위해 엄격한 복장 규정과 자동화된 이송 시스템이 도입되고 있습니다.
6.3 자동화 및 AI 기반 품질 관리
최근 웨이퍼 제조 현장에서는 공정 자동화와 AI 기반 품질 관리가 빠르게 확산되고 있습니다. 자동화 설비는 사람의 개입 없이 정밀한 공정 제어와 반복 작업을 수행하며, AI 알고리즘은 방대한 공정 데이터를 분석해 불량 예측, 결함 원인 분석, 공정 최적화에 활용됩니다. 이를 통해 품질 편차를 줄이고, 고순도 및 고품질 웨이퍼 생산이 더욱 안정적으로 이루어지고 있습니다.
7. 차세대 웨이퍼 개발 동향
7.1 300mm, 450mm 웨이퍼의 도전과 전망
반도체 산업의 생산성 향상과 제조 단가 절감을 위해 웨이퍼의 크기가 지속적으로 확대되고 있습니다. 300mm(12인치) 웨이퍼가 이미 주류로 자리 잡았으며, 450mm(18인치) 웨이퍼 개발도 활발히 진행 중입니다. 대구경 웨이퍼는 한 번에 더 많은 칩을 생산할 수 있어 경제성이 뛰어나지만, 균일한 결정 성장, 열응력 제어, 장비 호환성 등 극복해야 할 기술적 과제가 많습니다. 글로벌 반도체 기업들은 협력과 표준화, 첨단 자동화 기술을 통해 이 도전을 극복하고 있습니다.
7.2 실리콘 외 신소재 웨이퍼(SiC, GaN 등)
전력 반도체, RF 소자, 첨단 센서 등에서 실리콘 카바이드(SiC), 갈륨 나이트라이드(GaN)와 같은 신소재 웨이퍼의 수요가 급증하고 있습니다. 이들 소재는 고전압, 고온, 고주파 특성이 뛰어나 차세대 전기차, 5G, 우주항공 등 다양한 분야에서 각광받고 있습니다. 신소재 웨이퍼는 성장 및 가공 공정이 실리콘과 달라, 결정 결함 제어, 생산성 향상, 비용 절감을 위한 연구가 활발히 이루어지고 있습니다.
7.3 웨이퍼 재활용 및 친환경 제조
반도체 산업의 환경적 책임이 강조되면서 웨이퍼 재활용과 친환경 제조도 중요한 이슈로 부상하고 있습니다. 테스트용으로 사용된 웨이퍼를 리사이클링하거나, 제조 공정에서 발생하는 폐기물과 에너지 사용을 최소화하는 다양한 기술이 도입되고 있습니다. 또한, 친환경 소재 개발과 탄소배출 저감, 물 사용 절감 등 지속가능한 반도체 생산을 위한 노력이 전 세계적으로 확대되고 있습니다.
8. 결론
실리콘 웨이퍼 제조는 반도체 산업의 근간을 이루는 핵심 공정으로, 그 기술적 진화는 곧 반도체 전체의 경쟁력과 직결됩니다. 고순도 실현을 위한 원재료 정제, 정밀한 잉곳 성장, 첨단 연마 및 세정, 자동화와 AI 기반 품질 관리 등 각 단계마다 혁신이 이어지고 있습니다.
최근에는 대구경 웨이퍼, 신소재 웨이퍼, 친환경 제조 등 새로운 도전과제가 부각되면서, 웨이퍼 제조 기술은 더욱 복잡하고 정교해지고 있습니다. 이와 동시에, 품질과 생산성, 환경까지 아우르는 통합적 접근이 요구되고 있습니다.
앞으로도 실리콘 웨이퍼 제조 분야는 미세공정 한계 극복, 신소재 적용, 지속가능성 강화 등 다양한 혁신을 통해 반도체 산업의 미래를 이끌어갈 것입니다. 웨이퍼의 품질과 기술 경쟁력이 곧 첨단 반도체의 성능과 신뢰성, 그리고 산업 전체의 성장 동력이 된다는 점에서, 웨이퍼 제조의 중요성은 앞으로도 더욱 커질 전망입니다.
