실리콘 웨이퍼 제조의 최신 기술과 고순도 실현 방법

by 가전톡톡(GJTalkTalk) 2025. 6. 23.

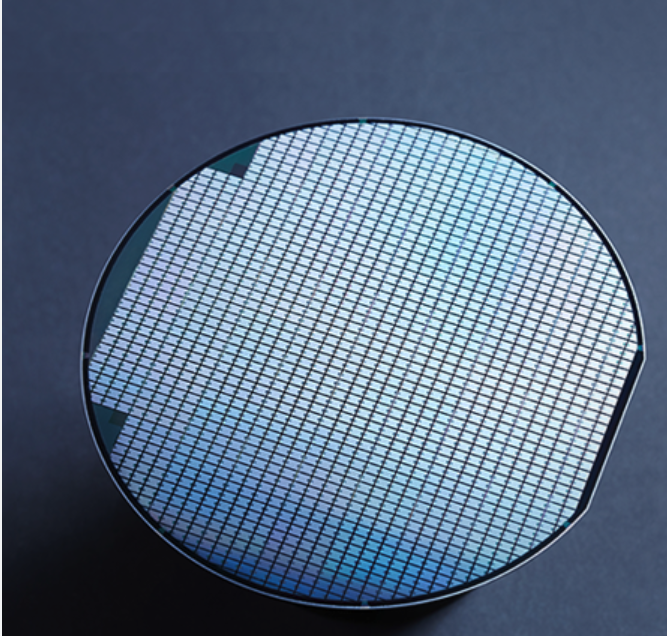

실리콘 웨이퍼 제조
실리콘 웨이퍼 제조

1. 서론

실리콘 웨이퍼는 현대 반도체 산업의 근간을 이루는 핵심 소재입니다. 모든 반도체 칩은 고순도의 실리콘 웨이퍼 위에서 만들어지며, 웨이퍼의 품질이 곧 반도체 소자의 성능과 신뢰성, 그리고 생산 수율을 결정합니다. 최근 인공지능, 자율주행, 사물인터넷, 5G 등 첨단 IT 산업의 발전과 함께 반도체에 대한 수요가 폭발적으로 증가하면서, 실리콘 웨이퍼의 제조 기술 역시 빠르게 진화하고 있습니다. 본 글에서는 실리콘 웨이퍼 제조의 최신 기술 동향과 고순도 실현을 위한 다양한 방법, 그리고 미래 전망까지 심도 있게 살펴보고자 합니다.

2. 실리콘 웨이퍼 제조 공정 개요

2.1 실리콘 원재료(실리카) 준비

실리콘 웨이퍼의 출발점은 지구상에 풍부하게 존재하는 실리카(SiO₂, 규사)입니다. 실리카는 고온에서 환원 반응을 통해 금속 실리콘(메탈루르지컬 그레이드 실리콘, MG-Si)으로 전환됩니다. 하지만 반도체용 웨이퍼를 만들기 위해서는 99.9999999% 이상의 초고순도(9N~11N) 실리콘이 필요하므로, 다양한 화학적 정제 공정이 추가로 진행됩니다.

2.2 단결정 성장법(Czochralski, FZ법 등)

고순도 폴리실리콘은 단결정 성장법을 통해 실리콘 잉곳(ingot)으로 만들어집니다. 대표적인 방식은 Czochralski(CZ)법Float Zone(FZ)법입니다. CZ법은 용융된 실리콘에 씨앗 결정(seed crystal)을 담가 천천히 회전시키며 인출하는 방식으로, 대구경 웨이퍼 생산에 적합합니다. 반면 FZ법은 용융대가 이동하면서 불순물을 제거하는 방식으로, 불순물이 극히 적은 고순도 웨이퍼를 생산할 수 있습니다.

2.3 잉곳(Ingot) 제조 및 절단

단결정 실리콘 잉곳은 길이가 수 미터에 달하며, 이를 다이아몬드 와이어 쏘 등 첨단 장비로 얇게 절단하여 웨이퍼로 만듭니다. 절단 과정에서 표면 손상과 미세 결함이 발생할 수 있으므로, 이후 연마와 세정 공정이 필수적입니다.

2.4 웨이퍼 연마 및 세정

절단된 웨이퍼는 표면 평탄화와 거칠기 개선을 위해 연마(polishing) 과정을 거칩니다. 이후 강력한 화학 세정으로 미세 입자, 금속 이온, 유기물 등 오염원을 제거하여 완벽한 표면을 확보합니다. 이 과정에서의 품질 관리가 고성능 반도체 제조의 출발점이 됩니다.

3. 최신 실리콘 웨이퍼 제조 기술

3.1 고순도 실현을 위한 정제 기술

최근에는 실리콘 정제 과정에서 트리클로로실란(SiHCl₃) 증류수소 환원 기술이 널리 활용됩니다. 이를 통해 불순물 농도를 극한까지 낮추고, 금속·탄소·산소 등 미량 불순물까지 효과적으로 제거합니다. 또한, 정제 과정에서의 오염 방지를 위해 고순도 쿼츠 장비초고청정 가스가 필수적으로 사용됩니다.

3.2 CZ와 FZ 방식의 최신 동향

CZ법의 경우, 산소 농도 제어와 인출 속도 최적화, 마그네틱 필드 적용 등으로 결정의 균일성과 품질이 크게 향상되고 있습니다. FZ법은 고가의 공정임에도 불구하고, 전력 반도체 등 고신뢰성 소자에 필수적인 초고순도 웨이퍼 생산에 널리 쓰입니다.

3.3 초대구경(300mm, 450mm) 웨이퍼 생산 기술

반도체 생산성 향상을 위해 웨이퍼 크기가 점점 커지고 있습니다. 300mm 웨이퍼가 이미 산업 표준으로 자리잡았으며, 일부 선진 업체에서는 450mm 웨이퍼 양산 기술을 개발 중입니다. 대구경 웨이퍼 생산에는 균일한 결정 성장열 스트레스 제어, 정밀 절단 및 연마 등 고난이도 기술이 요구됩니다.

3.4 웨이퍼 두께 및 평탄도 제어 기술

미세회로 패터닝이 정밀해질수록 웨이퍼의 두께 균일성과 표면 평탄도가 중요해집니다. 최신 CMP(Chemical Mechanical Polishing) 기술과 광학적 표면 측정 장비를 활용하여 나노미터 단위의 평탄도를 구현합니다.

3.5 웨이퍼 표면 처리 및 결함 감소 기술

플라즈마 세정, 초음파 세정, 원자층 증착(ALD) 등 다양한 표면 처리 기술이 도입되어 미세 결함과 오염을 최소화합니다. 또한, 비파괴 검사(NDT)고해상도 현미경을 활용해 결함을 실시간으로 모니터링합니다.

4. 고순도 실현 방법

4.1 불순물 제어 및 분석 기술

실리콘 웨이퍼의 순도를 높이기 위해서는 미량 불순물(금속, 산소, 탄소 등)의 정밀 제어가 필수적입니다. ICP-MS(유도결합 플라즈마 질량분석기), SIMS(이차 이온 질량분석기) 등 첨단 분석 장비를 활용하여 불순물 농도를 실시간 모니터링하고, 공정 중 오염 발생 시 즉각적으로 대응할 수 있습니다.

4.2 클린룸 환경과 오염 방지 시스템

반도체용 웨이퍼 제조는 클린룸에서 이뤄지며, 공기 중 미립자, 유기화합물, 금속 이온 등 오염원을 철저히 차단해야 합니다. HEPA/ULPA 필터, 항온항습 시스템, 자동 이송 로봇 등이 적용되어 오염 가능성을 최소화합니다.

4.3 화학적 세정 및 표면 처리

웨이퍼 표면의 유기물, 금속, 파티클 등을 제거하기 위해 황산-과산화수소 혼합액(SPM), 암모니아-과산화수소 혼합액(APM) 등 다양한 화학 세정법이 사용됩니다. 또한, 플루오린화 수소(HF) 처리를 통해 산화막을 제거하고, 표면을 원자 단위로 매끄럽게 만듭니다.

4.4 첨단 분석 장비 활용

FT-IR(적외선 분광기), SEM(주사전자현미경), AFM(원자힘현미경) 등 다양한 첨단 분석 장비를 통해 웨이퍼의 표면 상태와 불순물 분포, 미세 결함을 정밀하게 분석합니다. 이러한 데이터는 공정 최적화와 품질 관리에 필수적입니다.

5. 고순도 실현의 도전과제 및 극복 방안

5.1 미세 오염원 관리의 어려움

웨이퍼 미세화가 진전될수록 나노 단위의 오염원이 치명적인 결함을 유발할 수 있습니다. 이를 극복하기 위해서는 공정 전반에 걸친 오염원 추적 시스템실시간 모니터링이 필수적입니다.

5.2 대구경 웨이퍼에서의 균일성 확보

웨이퍼 크기가 커질수록 결정 성장의 균일성과 열 스트레스 관리가 어려워집니다. 최근에는 마그네틱 필드 제어, 정밀 온도 분포 관리 등 첨단 기술이 도입되어 문제를 해결하고 있습니다.

5.3 최신 공정 장비와 자동화의 역할

웨이퍼 제조의 자동화 수준이 높아지면서, 로봇 이송 시스템, AI 기반 품질 모니터링, 스마트 팹 등 혁신 기술이 적용되고 있습니다. 이를 통해 인적 오류를 줄이고, 오염 및 결함 발생 가능성을 획기적으로 낮추고 있습니다.

6. 실리콘 웨이퍼 품질 평가 및 신뢰성 확보

6.1 전기적/물리적 특성 평가

웨이퍼의 품질은 저항률, 캐리어 농도, 결정 결함, 표면 거칠기 등 다양한 특성 평가를 통해 관리됩니다. Four-Point Probe, Hall Effect Measurement 등 첨단 측정 장비가 활용됩니다.

6.2 국제 표준 및 품질 인증

실리콘 웨이퍼는 SEMI(국제반도체장비재료협회) 등 국제 표준에 따라 품질이 관리되며, ISO 9001, ISO 14001 등 품질 및 환경 인증을 획득한 업체가 글로벌 시장에서 경쟁력을 갖습니다.

6.3 불량률 저감 및 생산성 향상 전략

실시간 결함 분석 시스템, 빅데이터 기반 공정 최적화, 예지보전(Predictive Maintenance) 등 최신 IT 기술이 도입되어 불량률을 최소화하고 생산성을 극대화하고 있습니다.

7. 미래 전망과 기술 트렌드

7.1 차세대 웨이퍼 소재(실리콘 카바이드, GaN 등)

전력 반도체, RF 소자 등 특수 분야에서는 실리콘 카바이드(SiC), 갈륨 나이트라이드(GaN) 등 신소재 웨이퍼가 각광받고 있습니다. 이들은 고온·고전압 환경에서 뛰어난 특성을 보여 차세대 반도체 산업의 핵심 소재로 주목받고 있습니다.

7.2 반도체 미세화와 웨이퍼 기술의 진화

3nm 이하 초미세 공정, 3D 집적회로, 칩렛 패키징 등 혁신 기술이 도입되면서, 웨이퍼의 평탄도, 결정 품질, 오염 제어 등 모든 측면에서 극한의 기술이 요구되고 있습니다. 이에 따라 웨이퍼 제조 분야에서도 AI 기반 공정 제어, 디지털 트윈 등 첨단 IT 융합이 가속화되고 있습니다.

7.3 친환경 및 에너지 절감형 제조 공정

반도체 산업의 환경 영향이 커지면서, 친환경 화학약품 사용, 재생 에너지 도입, 폐수 및 폐가스 저감 등 지속가능한 제조 공정이 중요한 과제로 부상하고 있습니다. 글로벌 반도체 기업들은 탄소중립 목표 달성을 위해 다양한 친환경 기술을 도입하고 있습니다.

8. 결론

실리콘 웨이퍼 제조는 반도체 산업의 출발점이자, 첨단 IT 기술 발전의 근간입니다. 최근 웨이퍼 제조 기술은 고순도 실현, 대구경화, 미세화 대응, 자동화·스마트화 등 다양한 혁신을 거듭하고 있습니다. 앞으로도 차세대 소재, 친환경 공정, AI 기반 품질 관리 등 새로운 트렌드가 웨이퍼 산업을 이끌 것으로 전망됩니다. 고품질 실리콘 웨이퍼의 안정적 공급이 곧 국가 경쟁력으로 이어지는 만큼, 웨이퍼 제조 분야의 지속적인 연구개발과 투자가 필수적입니다.
