1. 서론
반도체 소자의 집적도와 성능이 급격하게 향상되면서, 초미세 패터닝 기술의 중요성이 그 어느 때보다 커지고 있습니다. 그 중심에는 바로 포토리소그래피(Photolithography)가 있습니다. 포토리소그래피는 실리콘 웨이퍼 위에 미세한 회로 패턴을 형성하는 핵심 공정으로, 반도체 제조에서 가장 복잡하고 정밀한 단계 중 하나입니다. 공정이 마치 사진 찍는 것과 비슷한 원리라서 포토(PHOTO)라고도 불립니다.
최근에는 회로 선폭이 10나노미터 이하로 진입하면서, 기존 광학적 한계를 극복하기 위한 극자외선(EUV) 리소그래피와 다양한 멀티 패터닝 기술, 신소재 포토레지스트 개발 등 혁신이 빠르게 이루어지고 있습니다.
본 글에서는 포토리소그래피의 기본 원리부터 첨단 초미세 패터닝 기술, 그리고 미래 기술 동향까지 체계적으로 살펴보고자 합니다.
2. 포토리소그래피의 기본 원리
2.1 포토리소그래피 공정 개요

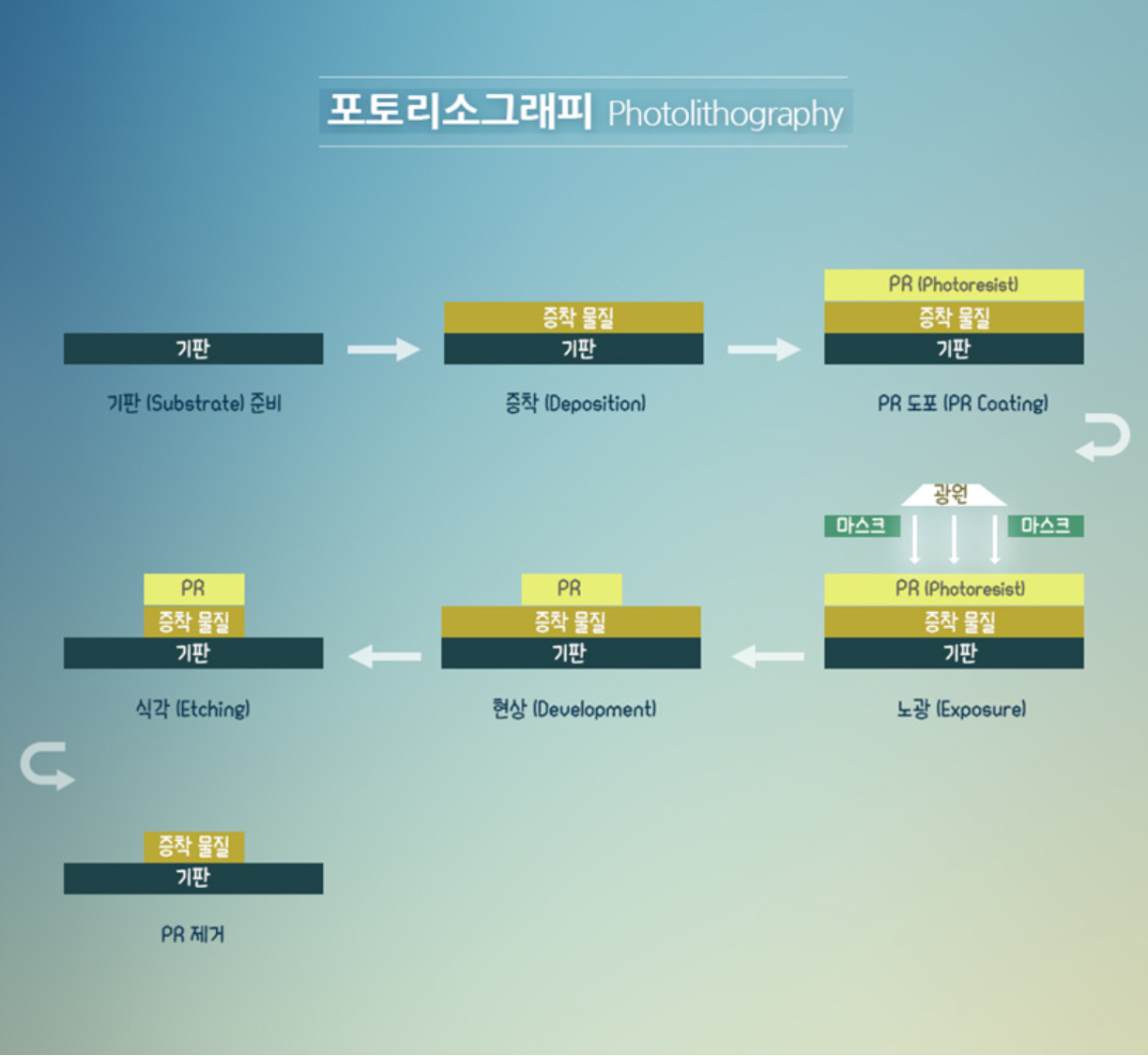

포토리소그래피는 웨이퍼 표면에 포토레지스트(Photoresist)라는 감광성 재료를 도포한 뒤, 마스크(Mask)에 새겨진 회로 패턴을 빛(자외선 등)으로 웨이퍼에 전사(노광)하고, 현상액으로 불필요한 부분을 제거해 미세 패턴을 남기는 공정입니다.
- 포토레지스트 도포(Spin Coating): 웨이퍼 표면에 균일하게 감광제를 도포
- 소프트 베이크(Soft Bake): 잔여 용매 제거 및 접착력 강화
- 노광(Exposure): 마스크를 통해 빛을 조사하여 패턴 전사
- 현상(Development): 노광된 부분만 선택적으로 제거
- 하드 베이크(Hard Bake): 패턴 안정화 및 내식성 강화
- 식각(Etching) 및 이온 주입 등 후속 공정
2.2 감광제(포토레지스트)의 종류와 특성
포토레지스트는 빛에 노출되었을 때 화학적 성질이 변하는 고분자 재료로, 양성(Positive)과 음성(Negative) 두 가지가 있습니다.
- 양성 레지스트: 노광된 부분이 현상액에 녹아 제거됨(고해상도, 미세 패턴에 적합)
- 음성 레지스트: 노광된 부분이 경화되어 남고, 노광되지 않은 부분이 제거됨(내식성 우수, 대면적 패턴에 적합)
최근에는 Chemically Amplified Resist(CAR) 등 초미세 패터닝용 신소재 개발이 활발합니다.
2.3 노광, 현상, 식각의 기본 메커니즘
노광(Exposure) 단계에서는 마스크 패턴을 따라 빛이 포토레지스트에 조사되어, 빛이 닿은 부분과 닿지 않은 부분의 화학적 특성이 달라집니다. 현상(Development) 단계에서는 이 차이를 이용해 원하는 패턴만 남기고 나머지를 제거합니다. 이후 식각(Etching)이나 이온 주입 등 후속 공정에서 포토레지스트가 마스크 역할을 하여, 웨이퍼 표면에 미세 회로가 구현됩니다.
3. 노광 기술의 발전
3.1 접촉식, 근접식, 투사식 노광
포토리소그래피의 노광 방식은 접촉식(Contact), 근접식(Proximity), 투사식(Projection)으로 발전해왔습니다.
- 접촉식: 마스크와 웨이퍼가 직접 맞닿아 노광. 해상도는 높지만 마스크 손상 위험이 큼.
- 근접식: 마스크와 웨이퍼 사이에 미세한 틈을 두고 노광. 마스크 손상은 줄지만 해상도는 다소 낮음.
- 투사식: 렌즈를 통해 마스크 패턴을 웨이퍼에 축소 투사. 현재 주류 방식으로, 미세 패터닝에 필수적임.
3.2 스테퍼(Stepper)와 스캐너(Scanner) 시스템
스테퍼(Stepper)는 마스크의 일부 패턴을 웨이퍼의 여러 위치에 순차적으로 노광하는 방식입니다.
스캐너(Scanner)는 마스크와 웨이퍼를 동시에 움직이며 연속적으로 노광해 대면적, 고해상도 패터닝이 가능합니다.
이 두 시스템의 발전으로 대구경 웨이퍼와 초미세 패턴 구현이 가능해졌습니다.
3.3 해상도와 심도(Resolution & Depth of Focus)
해상도(Resolution)는 포토리소그래피로 구현 가능한 최소 선폭을 의미하며, 사용되는 빛의 파장(λ), 렌즈의 수치 조리개(NA), 공정 상수(k1)에 의해 결정됩니다.
심도(Depth of Focus)는 초점이 맞는 범위로, 웨이퍼 표면의 평탄도와 공정 안정성에 영향을 미칩니다.
미세화가 진행될수록 해상도와 심도 확보가 점점 더 어려워지며, 다양한 광학적 보정 기술이 함께 발전하고 있습니다.
4. 초미세 패터닝을 위한 첨단 노광 기술
4.1 극자외선(EUV) 리소그래피
극자외선(EUV, Extreme Ultraviolet) 리소그래피는 파장 13.5nm의 극단적으로 짧은 빛을 사용하여, 7nm 이하의 초미세 패턴을 구현할 수 있는 차세대 노광 기술입니다. 기존 ArF(193nm) 리소그래피 대비 해상도가 획기적으로 향상되며, 멀티 패터닝 공정 없이도 단일 노광으로 미세 패턴을 형성할 수 있습니다. 다만, 고출력 EUV 광원, 반사식 마스크, 진공 환경 등 극복해야 할 기술적 난제가 많아 첨단 반도체 제조사에서만 적용되고 있습니다.
4.2 이중/삼중 패터닝(DPT, TPT)
이중 패터닝(Double Patterning, DPT)과 삼중 패터닝(Triple Patterning, TPT)은 기존 광원의 해상도 한계를 극복하기 위한 방법입니다. 한 번의 노광과 식각 후, 포토레지스트를 다시 도포하고 추가 노광·식각을 반복하여 더 미세한 패턴을 구현합니다. 이 방식은 장비 업그레이드 없이도 미세화가 가능하지만, 공정이 복잡해지고 비용과 시간이 증가하는 단점이 있습니다.
4.3 위상시프트 마스크(PSM)와 옵티컬 프로ximity 코렉션(OPC)
위상시프트 마스크(PSM, Phase Shift Mask)는 마스크 패턴에 위상차를 주어 빛의 간섭 효과를 극대화함으로써 해상도를 높이는 기술입니다. 옵티컬 프로ximity 코렉션(OPC)은 마스크 패턴을 미세하게 조정해, 노광 과정에서 발생하는 왜곡을 사전에 보정하는 기술입니다. 이 두 가지 기술은 미세 패터닝의 한계를 극복하고, 회로의 정확한 전사를 가능하게 합니다.
5. 포토레지스트 및 재료 혁신
5.1 Chemically Amplified Resist(CAR)
Chemically Amplified Resist(CAR)는 포토레지스트 내에 포함된 촉매가 노광 후 열처리 과정에서 화학 반응을 증폭시켜, 소량의 빛으로도 높은 감도와 미세 패턴 구현이 가능한 첨단 감광제입니다. CAR는 193nm ArF, EUV 등 첨단 노광 기술에 필수적으로 사용되며, 초미세 패터닝 시대의 핵심 소재로 자리잡고 있습니다.
5.2 High-NA용 신소재 개발
High-NA(수치 조리개가 높은) 노광장비의 도입에 따라, 더 높은 해상도와 심도를 지원하는 신소재 포토레지스트 개발이 활발히 진행되고 있습니다. 고분자 구조, 첨가제, 표면 활성제 등 소재 혁신을 통해 패턴의 선명도와 공정 윈도우를 넓히고, 미세 결함을 최소화하는 것이 주요 목표입니다.
5.3 저 k1 공정 대응 재료
k1 값이 낮을수록 더 미세한 패턴이 가능하지만, 그만큼 포토레지스트의 성능 요구도 높아집니다. 저 k1 공정에 대응하기 위해 감도, 해상도, 내식성, 잔류물 제어 등 다양한 특성을 동시에 만족하는 신소재 개발이 필수적입니다. 최근에는 EUV 전용 레지스트, 친환경 소재, 저잔류물 포토레지스트 등 다양한 혁신이 이루어지고 있습니다.
6. 공정 제어 및 결함 관리
6.1 Critical Dimension(CD) 제어
Critical Dimension(CD)는 포토리소그래피로 구현된 회로 패턴의 핵심 선폭을 의미합니다. CD의 정밀 제어는 반도체 소자의 성능과 수율에 직결되므로, CD-SEM(주사전자현미경), 광학 측정 등 다양한 계측 장비를 통해 실시간 모니터링과 피드백이 이루어집니다. 노광, 현상, 식각 등 각 공정 단계에서의 미세 조정이 필수적입니다.
6.2 결함 검사 및 수율 향상 기술
포토리소그래피 공정에서는 입자, 패턴 결함, 오염 등 다양한 결함이 발생할 수 있습니다. 자동 결함 검사(Inspection) 시스템과 이미지 분석 AI를 활용해 결함을 조기에 발견하고, 결함 원인 분석 및 공정 개선을 통해 수율을 극대화합니다. 미세화가 진행될수록 결함 관리의 중요성은 더욱 커지고 있습니다.
6.3 클린룸 환경과 오염 관리
미세 패터닝 공정에서는 클린룸(Cleanroom)의 청정도 유지가 필수적입니다. HEPA/ULPA 필터, 정전기 방지, 자동 이송 시스템 등 첨단 설비를 통해 공기 중 입자와 오염을 극한까지 제어합니다. 작업자 교육, 장비 유지보수, 실시간 환경 모니터링 등 종합적인 오염 관리가 고품질 패터닝의 기본입니다.
7. 차세대 패터닝 기술 동향
7.1 나노임프린트 리소그래피(NIL)
나노임프린트 리소그래피(NIL, Nanoimprint Lithography)는 미세 패턴이 새겨진 몰드를 웨이퍼에 직접 눌러 전사하는 방식입니다. 기존 광학적 한계를 뛰어넘는 수 나노미터급 패턴 구현이 가능하며, 공정이 간단하고 비용이 낮다는 장점이 있습니다. 다만, 대면적 균일성, 몰드 수명, 오염 제어 등 실용화에 극복해야 할 과제도 존재합니다.
7.2 다이렉트 라이트 리소그래피(DLW)
다이렉트 라이트 리소그래피(DLW, Direct Laser Writing)는 레이저 빔을 직접 웨이퍼에 조사하여 원하는 패턴을 그리는 방식입니다. 마스크 없이 자유로운 패턴 생성이 가능해, 연구개발, 맞춤형 소자, 포토마스크 제작 등에 활용됩니다. 해상도와 생산성 측면에서 한계가 있지만, 차세대 유연 공정 및 특수 응용 분야에서 주목받고 있습니다.
7.3 기타 신개념 패터닝(EBL, NIL 등)
전자빔 리소그래피(EBL, Electron Beam Lithography)는 전자빔을 이용해 나노미터급 패턴을 직접 그리는 기술로, 초고해상도와 자유로운 패턴 설계가 가능하지만 대량 생산에는 부적합합니다. 이 외에도 스캔 프로브 리소그래피(SPL), 자기 조립(Self-Assembly) 등 다양한 신개념 패터닝 기술이 연구되고 있으며, 차세대 반도체 및 나노소자 제조에 새로운 가능성을 열고 있습니다.
8. 포토리소그래피의 한계와 극복 전략
8.1 미세화 한계와 물리적 장벽
포토리소그래피는 빛의 파장, 렌즈의 수치 조리개(NA), 공정 상수(k1) 등 물리적 한계에 직면해 있습니다. 파장이 짧을수록 더 미세한 패턴이 가능하지만, 광원과 광학계의 기술적 난이도가 급격히 증가합니다. 또한, 미세화가 진행될수록 패턴 왜곡, 심도 감소, 결함 민감도 등 다양한 문제가 동반됩니다.
8.2 멀티 패터닝, 신광원, 신소재 등 극복 기술
이러한 한계를 극복하기 위해 멀티 패터닝(Double/Triple Patterning), 극자외선(EUV) 리소그래피, High-NA 광학계, 신소재 포토레지스트 등 다양한 혁신 기술이 도입되고 있습니다. 위상시프트 마스크(PSM), 옵티컬 프로ximity 코렉션(OPC) 등 광학 보정 기술과, AI 기반 패턴 설계·공정 제어도 미세화의 핵심 전략입니다.
8.3 반도체 미세화의 미래 전망
포토리소그래피의 한계 극복은 반도체 산업의 미래와 직결됩니다. 앞으로도 신광원 개발, 소재 혁신, 공정 자동화, AI 활용 등 다각도의 노력이 이어질 것이며, 차세대 패터닝 기술과의 융합을 통해 미세화의 한계를 지속적으로 확장해 나갈 전망입니다.
9. 결론
포토리소그래피는 반도체 제조에서 미세 패터닝을 구현하는 핵심 공정으로, 기술 발전에 따라 집적도와 성능이 비약적으로 향상되어 왔습니다. 극자외선(EUV) 리소그래피, 멀티 패터닝, 신소재 포토레지스트 등 첨단 기술의 도입은 미세화 한계를 극복하며, 차세대 반도체 소자의 가능성을 넓혀주고 있습니다.
앞으로도 포토리소그래피는 신광원, 고성능 장비, 소재 혁신, AI 기반 공정 제어 등 다양한 혁신과 융합을 통해 반도체 산업의 미래를 이끌어갈 것입니다. 미세화 경쟁이 치열해지는 만큼, 패터닝 기술에 대한 지속적인 연구와 투자가 산업 경쟁력의 핵심이 될 것입니다.
포토리소그래피의 발전은 곧 반도체 기술의 진보와 직결되며, 우리의 일상과 산업 전반에 혁신을 가져올 것입니다.
